先端半導体パッケージングの材料とプロセス 2025-2035年:技術、プレーヤー、予測


Materials and Processing for Advanced Semiconductor Packaging 2025-2035: Technologies, Players, Forecasts

半導体パッケージング技術の進化に伴い、2.5Dや3D Cu-to-Cuハイブリッドボンディングのような高度な手法が、より高い性能と電力効率を達成するために不可欠となっている。しかし、顧客の要求を満たしながら、... もっと見る





出版社 出版年月 電子版価格 ページ数 言語
IDTechEx
アイディーテックエックス
2024年10月23日 US$7,000
電子ファイル(1-5ユーザライセンス)
ライセンス・価格情報
注文方法はこちら
298 英語

※ 調査会社の事情により、予告なしに価格が変更になる場合がございます。
最新の価格はデータリソースまでご確認ください。

日本語のページは自動翻訳を利用し作成しています。




サマリー

半導体パッケージング技術の進化に伴い、2.5Dや3D Cu-to-Cuハイブリッドボンディングのような高度な手法が、より高い性能と電力効率を達成するために不可欠となっている。しかし、顧客の要求を満たしながら、高い性能と歩留まり基準を満たすためにこれらの技術を製造することは複雑な課題である。課題には、適切な材料の開発やパッケージング製造技術の革新が含まれる。IDTechExのレポート「先端半導体パッケージング向け材料とプロセス 2025-2035年」は、技術、プレーヤー、予測を掲載している: 技術、プレーヤー、予測」は、これらの課題に対する深い洞察を提供している。IDTechExの専門知識を活用し、本レポートでは2.5Dパッケージング材料とプロセスフローの主要動向、および3Dパッケージングのための革新的なCu-to-Cuハイブリッドボンディング技術について調査している。さらに、本レポートでは有機誘電体アドバンスト半導体パッケージモジュールの10年間の市場予測を行い、単位と面積の予測を網羅し、業界関係者に貴重な先見性を提供しています。

出典 先端半導体パッケージングの材料とプロセス2025-2035年: 技術、プレーヤー、予測

2.5Dインターポーザ材料:
2.5Dパッケージングでは、さまざまなチップレットがインターポーザーを介して水平方向に相互接続され、主にシリコン(Si)、有機、ガラスの3つの材料が検討されている。シリコンインターポーザは、微細配線に対応できることから、ハイパフォーマンス・コンピューティング(HPC)の業界標準となっていますが、コストが高く、パッケージ面積に制限があることが課題となっています。これらを軽減するために、局所的なSiブリッジがソリューションとして浮上しています。有機インターポーザは、特にFOPLP(Fan-Out Panel Level Packaging)により、費用対効果の高い代替案を提供し、面積利用率を高め、コストを最大60%削減します。しかし、シリコンのような微細配線は依然として困難である。調整可能な熱膨張係数(CTE)と高い寸法安定性を持つガラスインターポーザも、パネルレベルパッケージングとコスト削減をサポートします。しかし、その将来性にもかかわらず、ガラス・インターポーザーの生産はまだ成熟しておらず、大規模な採用には限界があります。エコシステムの進化に伴い、性能とコストのバランスを重視した2.5Dパッケージングにおいて、各材料はそれぞれの強みと課題をもたらしている。

インターポーザー用材料のベンチマーク。(詳細は購入済みレポートに記載)。出典 先端半導体パッケージングの材料とプロセス 2025-2035: 技術、プレーヤー、予測

一般に、2.5次元半導体パッケージのインターポーザー用次世代材料を選択する際には、誘電率(Dk)、破断までの伸び、熱膨張係数(CTE)、ヤング率、吸湿率の5つの重要な基準が不可欠である。低いDkは、キャパシタンスを低減し、より高いデータ・レートを可能にし、シグナル・インテグリティを向上させるために極めて重要である。破断までの伸びは、材料が製造中の機械的ストレスに耐えることを保証します。誘電体の CTE を銅層に合わせることで、パッケージの信頼性が向上します。一方、ヤング率も重要な要素です。ヤング率が低いとマイクロビアへのストレスが最小化され、これは5 µm以下のビアを持つ高度な設計に不可欠ですが、高ければパッケージの安定性が向上します。したがって、これらの相反する要件の適切なバランスを見つけることは、高度なパッケージングに不可欠である。最後に、過度の湿気は剥離を引き起こし、機械的性能と電気的性能の両方を低下させるため、低吸湿性は長期信頼性にとって重要です。これらのパラメーターのバランスをとることは、次世代インターポーザー材料の帯域幅と電力効率を最適化するために不可欠である。

Cu-Cuハイブリッドボンディング製造:
ウェーハ・ツー・ウェーハ(W2W)とダイ・ツー・ウェーハ(D2W)のハイブリッド接合は、3Dハイブリッド接合の2つの主要なアプローチであり、それぞれに異なる利点と課題があります。より確立されたプロセスであるW2Wボンディングは、2枚の完全なウェーハを通常1回の均一な工程で接合します。このアプローチは、表面積が一定であるため、アライメントと接合が比較的容易であるという利点がある。ウェーハが常に丸い形状を保つため、このプロセスは高スループットに最適化でき、大規模生産に適している。しかし、W2Wボンディングは、異なるチップサイズに対応する柔軟性に欠け、同一のウェーハをボンディングする必要性によって制限される。

一方、D2Wハイブリッドボンディングはより複雑で、異なるサイズの高性能ダイを扱う際のW2Wの限界に対処するものです。D2Wでは、ウェーハ全体をボンディングするのではなく、個々のダイをターゲットウェーハ上に正確にボンディングするため、異なるサイズや種類のダイを単一パッケージに統合することができます。この柔軟性により、D2Wボンディングはチップレット統合のような高度なパッケージング技術に理想的であり、メーカーは異なる機能を持つダイを混ぜて組み合わせることができます。しかし、D2Wには製造上の大きな課題がある。D2Wでは、超清浄でパーティクルのない表面と正確なアライメントが要求されます。汚染やミスアライメントがあれば欠陥につながり、接合品質が著しく損なわれるからです。

さらに、D2Wボンディングでは、ダイのアスペクト比が複雑になります。アスペクト比が高いダイでは、片側接着の問題が発生する可能性があり、接着フロントが片側から始まるため、スケーリング効果が生じる可能性がある。ダイシング時にフレキシブルな有機キャリアや接着剤を使用すると、さらにプロセスが複雑になる。さらに、D2W接合は待ち時間の影響を受けやすく、接合前に表面品質が劣化する可能性がある。

このような課題にもかかわらず、D2W接合の柔軟性と精度は、高性能アプリケーションにとってますます重要になってきている。

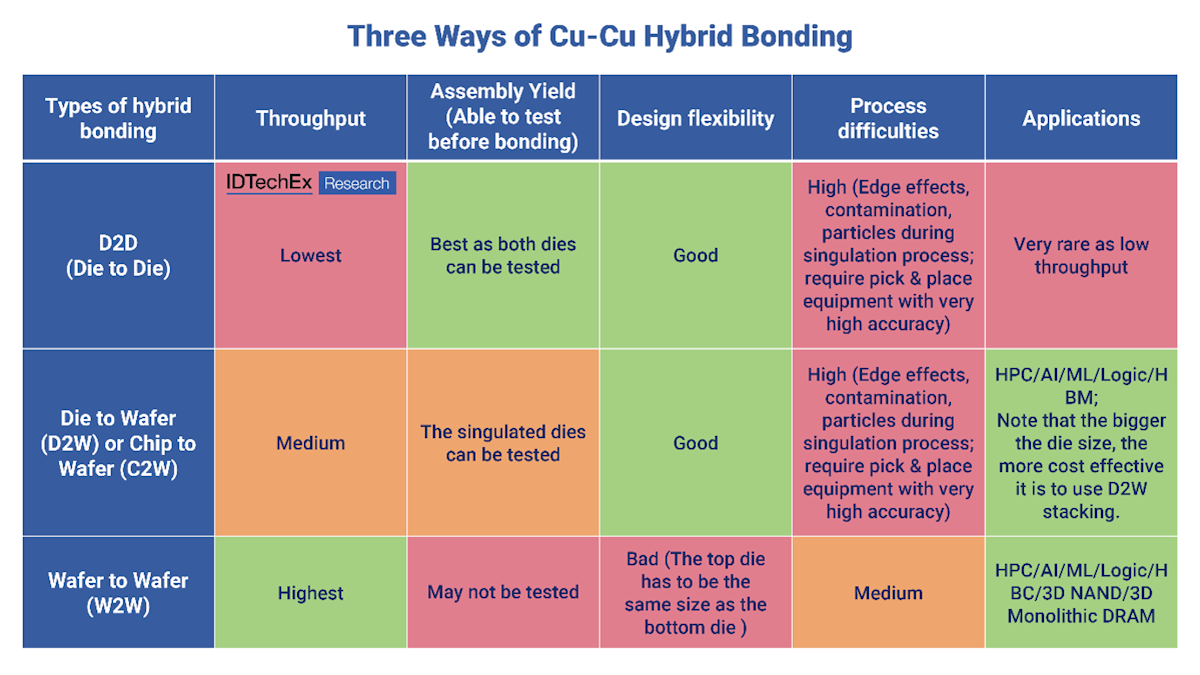

Cu-Cuハイブリッド接合の3つの方法。出典 Advanced Semiconductor Packaging 2025-2035 の材料とプロセス: 技術、プレーヤー、予測

本レポートの内容
IDTechExの「 先端半導体パッケージングの材料とプロセス 2025-2035年: Technologies, Players, Forecasts" レポートは4つの主要パートに分かれており、先端半導体パッケージングを理解するための構造的アプローチを提供しています。第1部では、先端半導体パッケージングの技術、開発動向、主要アプリケーション、エコシステムを包括的に紹介し、読者に確かな概要知識を提供する。第2部では、2.5Dパッケージングプロセスに焦点を当て、RDLとMicroviaの誘電体材料、RDL製造技術、EMCとMUFの材料選択などの重要な側面を掘り下げています。このパート内の各サブセクションでは、プロセスフロー、技術ベンチマーク、プレーヤー評価、将来動向について詳細な分析を行い、読者に包括的な洞察を提供している。

本レポートは、2.5Dパッケージの議論にとどまらず、3Dダイスタッキングのための革新的なCu-Cuハイブリッドボンディング技術に焦点を当てた第3部へと続く。このセクションでは、製造プロセスに関する貴重な洞察を提供し、最適な結果を得るための材料選択に関するガイダンスを提供している。また、有機および無機誘電体を用いたCu-Cuハイブリッド接合の成功事例も紹介しています。さらに、本レポートは最終章で有機誘電体アドバンスト半導体パッケージモジュールの10年間の市場予測を掲載しています。この予測は単位と面積の指標を包含しており、今後10年間の予想される市場成長と動向について有意義な展望を業界に提供します。

主要な側面
本レポートは、先端半導体パッケージングで使用される材料と加工技術に関する貴重な洞察を提供し、このテーマに関する情報に基づいた視点を求める業界専門家に対応します。

材料と加工に関する技術動向
本レポートは、急速に成長する先端半導体パッケージングの分野を読者に紹介することから始まり、その後の各章のための強固な基礎を築きます。これらの章では、先端半導体パッケージングの重要な技術を詳細に掘り下げている。

次の章では、先端半導体パッケージにおける性能評価の重要性を強調している。この章では、製造プロセスと材料がパッケージングの全体的な効果に直接どのような影響を与えるかを探求する。この章では、特に2.5Dパッケージングプロセスフローを検証し、再配線層(RDL)とマイクロビア用の誘電体材料(Siやガラスなどの無機材料と有機材料の両方)、RDL製造技術、エポキシモールドコンパウンド(EMC)とモールドアンダーフィル(MUF)用の材料の選択など、重要な材料と技術に焦点を当てます。本章の各サブセクションでは、製造プロセスの流れ、技術ベンチマーク、プレーヤーの評価、将来の技術動向について包括的に分析しています。

2.5Dパッケージングから移行し、続く章では3Dダイスタッキングのための先駆的なCu-Cuハイブリッドボンディング技術に焦点を当てている。この章では、Cu-Cuハイブリッド接合の製造プロセスと接合装置に関する貴重な洞察を提供し、最適な結果を得るための材料選択の指針を示します。さらに、この章では、有機および無機誘電体を用いたCu-Cuハイブリッド接合の成功例を紹介する魅力的なケーススタディを掲載しています。

市場予測
本レポートでは、有機誘電体アドバンスト半導体パッケージングモジュールの10年間の市場予測を行い、単位と面積の両指標の予測を示しています。今後10年間に予想される市場の成長と動向についての洞察を提供します。

この包括的なレポートは、先端半導体パッケージングの最新の進歩や動向について情報を得たい業界専門家にとって不可欠な資料です。
